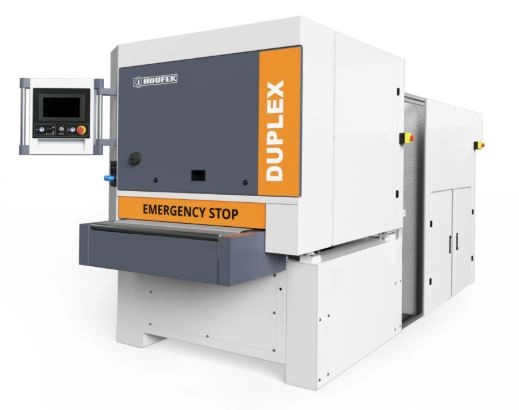

Širokopásová bruska DUPLEX 1100

Duplex je vysoce výkonná širokopásová bruska pro oboustranné broušení zejména deskových materiálů. Konstrukčně stroj Duplex vychází z řady Buldog, přičemž využití broušení obou stran zároveň zvyšuje produktivitu práce.

Stálá výška stolů umožňuje používat Duplex i v technologických linkách. Kvalita broušených povrchů avysoký stupeň automatizace řadí stroj do nejvyšší třídy.

Výrobce: Houfek a.s.

Nový
Nový
skladem

Širokopásové brusky řady Duplex jsou určeny pro broušení (obrábění) výrobků ze dřeva, kompozitních materiálů zhotovených na bázi dřeva, papíru a některých plastických hmot.

ZAJÍMAVOSTI PRODUKTU

  • výkonný stroj pro oboustranné broušení
  • vyráběn v široké paletě variant

Standardní vybavení

  • dvě brousící jednotky jednotky typu RR - vrchní část a dvě brousící jednotky typu RR - spodní část
  • dvě brousicí jednotky: 1. typu R, 2. typu C + nastavitelná patka - vrchní část a dvě brousicí jednotky: 1. typu R, 2. typu C + nastavitelná patka - spodní část
  • 1. pracovní válec pogumovaný D = 160 mm, 90 Sh
  • 2. pracovní válec pogumovaný D = 160 mm, 45 Sh
  • NC-řízení stroje color Touschscreen 10,1"
  • délka brousicího pásu 1900 mm
  • minomílní délka obrobku 300 mm (u verze RR-RR)
  • minimální délka obrobku 500 mm (u verze RC-RC)
  • automatické přepínání - hvězda / trojúhelník
  • ampérmetry pro měření proudu motorů brousicích jednotek
  • řízení oscilace brusného pásu pomocí optoelektronického snímače s infračerveným paprskem
  • pevný stůl
  • pohyblivé brousicí jednotky
  • automatické středění podávacího pásu
  • automatické najetí agregátu do zadané polohy
  • automatické nastavení pracovních válců do předem naprogramovaných poloh
  • frekvenční měnič rychlosti podávacích pásů 3 - 15 m/min
  • pogumované přítlačné válce - 2 ks pro každou brousicí jednotku
  • pneumatická disková brzda hlavního motoru
  • výstupní vakuový stůl
  • vývěva
  • provozní tlakový spínač 3,5 - 4,0 bar
  • protihluková ochrana
  • stroj je vyroben v souladu s normami CE

Volitelné vybavení

  • motor 20 HP (15 kW)
  • motor 25 HP (18,5 kW)
  • motor 30 HP (22 kW)
  • dvě rychlosti brousicího pásu 9/18 m/s - max. 11 kW
  • dvourychlostní motor pro nastavení výšky obrobku
  • frekvenční měnič hlavního motoru - rychlost pásu 3 - 24 m/s
  • ocelový válec nahrazující válec pogumovaný D = 160 mm / D = 200 mm
  • pogumovaný válec D = 160 mm 30, 45, 60, 90 Sh
  • pogumovaný válec D = 200 mm 30, 45, 60, 90 Sh
  • pneumatický časovaný ofuk brusného pásu
  • pneumatický časovaný ofuk s oscilací trysek
  • pneumatická patka s odskokem a přískokem (u verze RC-RC)
  • ionizační tyč
  • přítlačné lišty pro broušení krátkých dílců
  • omezení maximálního úběru obrobku - mechanické
  • přídavný stůl - vstup
  • přídavný stůl - výstup
  • modul čištění dílců rotujícím kartáčem D = 150 mm
  • modul čištění dílců oscilačním ofukem
  • vakuový stůl
  • vývěva s tlumičem hluku
  • pneumaticky ovládaná odsávací klapka D = 150 mm
  • vzdálená diagnostika stroje VPN
MOŽNÉ KONFIGURACE STROJE
PRACOVNÍ ŠÍŘKA1100 mm
ŠÍŘKA BRUSNÉHO PÁSU1120 mm
DÉLKA BRUSNÉHO PÁSU1 900 mm
PRŮMĚR BRUSNÉHO VÁLCE160 mm
VÝKON MOTORU4 x 11 kW
MAX. VÝŠKA OBROBKU160 mm
MIN. VÝŠKA OBROBKU10 mm
RYCHLOST PODÁVACÍHO PÁSU4,5/9 m/min
RYCHLOST BRUSNÉHO PÁSU20 m/s
DVOURYCHLOSTNÍ MOTOR PODÁVACÍHO PÁSU0,58 kW
PROVOZNÍ TLAK5,5 bar
RYCHLOST ODSÁVANÉHO VZDUCHU20 m/s
PRŮMĚR ODSÁVACÍHO OTVORU150 mm
NAPĚTÍ / KMITOČET3/N/PE 400V/50Hz
ROZMĚRY STROJE (D/Š/V)1790 × 4650 × 2160 mm
HMOTNOST4 850 kg
