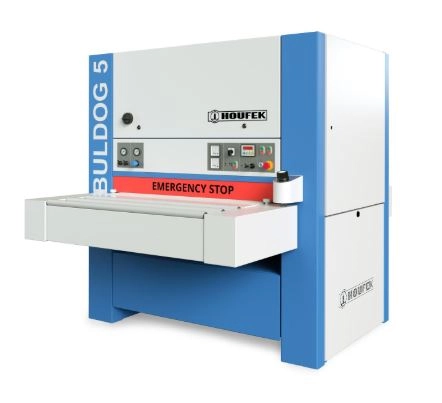

Širokopásová bruska BULDOG 5 1100

Originální konstrukce výrobní řady strojů Buldog 5 byla vyvinuta pro zákazníky požadující jednoduchost, spolehlivost a kvalitu při všech technologiích broušení. Broušení masivu, dýhovaných povrchů a laků je pro tento stroj jednoduchou záležitostí.

Buldog 5 vyniká svou robustností, spolehlivostí a variabilitou kombinací brusných agregátů. Předností širokopásových brusek Buldog je spolehlivost a spokojenost tisíců zákazníků, ověřená po celém světě.

Výrobce: Houfek a.s.



Nový
Nový
skladem

Širokopásové brusky řady Buldog 5 jsou určené k broušení (obrábění) obrobků ze dřeva, kompozitních materiálů zhotovených na bázi dřeva, papíru a některých plastických hmot. Broušené materiály nesmí při obrábění jiskřit nebo zásadním způsobem měnit svoje vlastnosti a tvar vlivem zvýšené teploty vznikající při obrábění.

ZAJÍMAVOSTI PRODUKTU

  • univerzální stroj s možností vybavení různými pracovními agregáty
  • osvědčená robustní konstrukce

Standardní vybavení

  • 1. pracovní válec pogumovaný průměr 160 mm, 90 Sh (R, C, RR, RC, RRR, RRC)
  • 2. pracovní válec pogumovaný průměr 160 mm, 90 Sh (RRR, RRC, FC, FRC)
  • 2. pracovní válec pogumovaný průměr 160 mm, 45 Sh (RR, RC)
  • 3. pracovní válec pogumovaný průměr 160 mm, 45 Sh (RRR, RRC, FRC)
  • výsuvný frézovací válec průměr 180 mm (FC, FRC) - s výměnnými čtyřstrannými břitovými destičkami
  • dvoupolohový brusný válec agregátů R a C (FC, FRC)
  • délka brousicího pásu 1900 mm
  • motorizovaný zdvih stolu
  • automatické přepínání - hvězda / trojúhelník
  • pneumatický zdvih válců z čelního panelu
  • ampérmeter pro měření proudu motoru brousicí jednotky/motorů brousících jednotek
  • řízení oscilace brusného pásu pomocí optoelektronického snímače s infračerveným paprskem
  • pozicionér stolu
  • elektronické odměřování polohy stolu s digitálním ukazatelem
  • dvě rychlosti podávacího pásu 4,5/9 m/min
  • pogumované přítlačné válce
  • pneumatická disková brzda hlavního motoru
  • provozní tlakový spínač 3,5 - 4,0 bar
  • protihluková ochrana
  • stroj je vyroben v souhlasu s normami CE

Volitelné vybavení

  • motor 15 HP (11 kW)
  • motor 20 HP (15 kW)
  • motor 25 HP (18,5 kW)
  • dvě rychlosti brousicího pásu 9/18 m/sec (max. 11 kW)
  • dvourychlostní motor pro zvedání stolu
  • frekvenční měnič rychlosti podávacího pásu 3 - 15 m/min
  • frekvenční měnič hlavního motoru - rychlost pásu 3 - 24 m/s
  • NC řízení stroje color Touchscreen 10,1"
  • automatické najetí stolu do zadané polohy
  • pogumovaný válec průměr 160 mm; 30, 45, 60, 90 Sh
  • ocelový válec průměr 160 mm
  • pneumatická patka ovládaná mechanicky
  • pneumatická patka s odskokem a přískokem
  • pneumatická patka se synchronizací odskoku a přískoku s frekvenčním měničem podávacího pásu 3 - 15 m/min
  • dělená pneumaticky řízená patka šíře segmentu 50 mm
  • dělená pneumaticky řízená patka se synchronizací odskoku a přískoku s frekvenčním měničem šíře segmentu 50 mm
  • dělená, el. patka patka, šíře segmentu 16 mm + NC řízení
  • dělená, el. patka patka, šíře segmentu 30 mm + NC řízení
  • dvoupolohová pneumatická patka s odskokem a přískokem (pro kombinaci s frézovací jednotkou typu F)
  • dvoupolohová pneumatická patka, šíře segmentu 50 mm (pro kombinaci s frézovací jednotkou typu F)
  • pneumatický časovaný ofuk brusného pásu - 1 ks
  • pneumatický časovaný ofuk s oscilací trysek - 1 ks
  • ionizační tyč
  • automatické středění podávacího pásu
  • automatický pozicionér stolu
  • přítlačné lišty pro broušení krátkých dílců - 1 pár
  • výstupní dělené přítlačné segmenty agregátu F
  • úprava pro délku brousicího pásu 2200 mm (výška stroje + 200 mm)
  • zdvih stolu 220 mm
  • omezení maximálního úběru obrobku - mechanické
  • přídavný stůl - vstup
  • přídavný stůl - výstup
  • zvedání brusné patky z čelního panelu
  • modul čištění dílců rotujícím kartáčem průměr 150 mm
  • modul čištění dílců oscilačním ofukem
  • hladký podávací pás
  • vakuový stůl
  • vývěva s tlumičem hluku
  • pneumaticky ovládaná odsávací klapka průměr 150 mm - 1 ks
  • vzdálená diagnostika stroje VPN
MOŽNÉ KONFIGURACE STROJE agregáty R, C, RR, RC, FC, RRR, RRC, FRC
PRACOVNÍ ŠÍŘKA1 100 mm
DÉLKA BRUSNÉHO PÁSU1 900 mm
PRŮMĚR BRUSNÉHO VÁLCE160 mm
MAX. VÝŠKA OBROBKU160 mm
MIN. VÝŠKA OBROBKU3 mm
VÝKON MOTORU 11 kW (2x-RR, RC, FC
3x-RRR, RRC, FRC)
RYCHLOST PODÁVACÍHO PÁSU4,5/9 m/min
RYCHLOST BRUSNÉHO PÁSU18 m/s
PROVOZNÍ TLAK5,5 bar
SPOTŘEBA TLAKOVÉHO VZDUCHU20-80 l/min
RYCHLOST ODSÁVANÉHO VZDUCHU20 m/s
PRŮMĚR ODSÁVACÍHO OTVORU150 mm
NAPĚTÍ / KMITOČET3/N/PE 400V/50Hz
HMOTNOST1 230 kg
