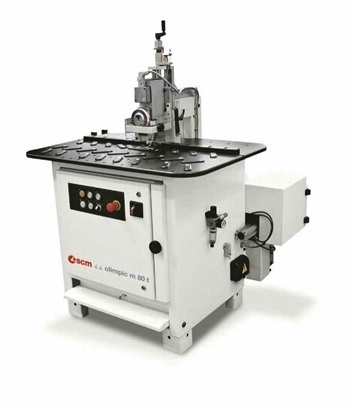

Olimpic M 80t

Ruční frézovací stroj pro rovné a tvarové dílce.

Výrobce: SCM Group

Nový
Nový
skladem

Základ stroje tvoří robustní ocelový svařenec, který zaručuje vynikající oporu pro pracovní  jednotky.

Vícevrstvý fenolový prac. stůl, snadno přestavitelný podle typu dílce, odolný proti poškrábání  včetně nastavitelných otočných suportů (20 ve standardu) - patentováno SCM.

FRÉZOVACÍ JEDNOTKA
Jednotka je vybavena dvěma motory, každý o výkonu 0,55 kW.
Motory se pohybují po broušených kulatých vodítkách s pouzdry s oběžnými kuličkami.
Vertikální kopírovací zařízení, odolné proti poškrábání, zaručuje maximální pracovní přesnost při
přenastavení opracování rovných a tvarových dílců. Umožňuje velmi snadné a rychlé nástrojů pomocí
otočných kroužků s desetinnými ukazateli (patentováno SCM).
Přední rotační kopír. zařízení vyrobené z tvrzené oceli a povrchově upravené chromováním.
Přední nastavitelné kopírovací zařízení (nahrazuje rotační kopírovací zařízení) pro ofrézování hran pod
úhlem.
Zařízení pro vertikální pohyb motorů, usnadňující vkládání tvarových dílců.
Horiz. a vert. nastavení horního motoru dle tloušťky dílce, pro frézování dílců se šikmou hranou.
Vývod pro odsávání od pracovní plochy + 2 vývody umístěné pod pracovním stolem.
200 Hz frekvenční měnič, vč. elektronické brzdy.
Bez nástrojů. Nutné zvolit alespoň 1 pár fréz.
Osvědčení o provedení dle normy CE.

Konfigurace stroje skladem v Kostelec nad Orlicí:
OLIMPIC M 80/T - Ruční frézovací stroj (CE)
- Kapovací jednotka s vysokofrekvenčním motorem o výkonu 0,55 kW, pro zakrácení předního a zadního přesahu pásky. Ke spuštění pracovního cyklu dochází pomocí ovládacího pedálu s bezpečnostním systémem. Včetně pilového kotouče. Vývod pro odsávání o průměru 80 mm.
- 1 pár fréz s rádiusem R=2 mm

Tloušťka dílce při použití fréz s rádiusem16 - 80 mm
Tloušťka dílce při použití šikmých fréz12 - 80 mm
Maximální tloušťka hrany3 mm
Minimální šířka dílce50 mm
Minimální délka dílce200 mm
Minimální vnitřní rádius20 mm
Průměr vývodu pro odsávání od fréz. jednotky1x60, 2x40 mm
Instalovaný příkon1,5 kW
Rozměry (V x Š x D)1400 x 1000 x 800 mm
